Úprava grafu

Úprava grafu

V grafe môžeme formátovať všetky objekty. Objekt, ktorý chceme formátovať oznáčime kliknutím myšou.

Po označení postupujeme takto:

Používame tlačidla na paneli nástrojov pre formátovanie.

Kliknutím na ponuku Formát v paneli ponúk zobrazí sa dialógové okno pre formátovanie vybraných objektov.

Pomocou miestnej ponuky. Vyvoláme ju stlačením pravého tlačidla myši.

Formátovanie plochy grafu

Plochu grafu formátuje takto:

Klikneme kurzorom myši na graf. Pravým tlačidlom myši vyvoláme miestnu ponuku, viď obrázok č. 4.5.

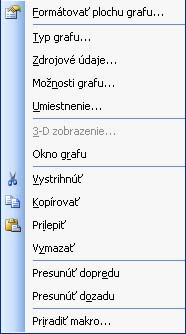

Obrázok č. 4.5: Miestna ponuka
Kliknutím na príkaz Formátovať plochu grafu zobrazí sa dialógové okno Formátovať plochu grafu, viď obrázok č. 4.6.

Obrázok č. 4.6: Dialógové okno Formátovať plochu grafu, záložka Vzorky

Dialógové okno obsahuje tri záložky. Prvá s názvom Vzorky umožnuje nastaviť orámovanie grafu: štýl, hrúbku a farbu čiar. Môžeme pridať tieň a zaobliť rohy. Môžeme nastaviť farbu pozadia grafu.
Stlačením tlačidla Efekty výplne zobrazí sa ďalšie dialógové okno Efekty výplne,viď obrázok č. 4.7. Okno má štyri záložky. Umožňuje nám nastaviť výplň grafu alebo vložiť do plochy grafu obrázok.

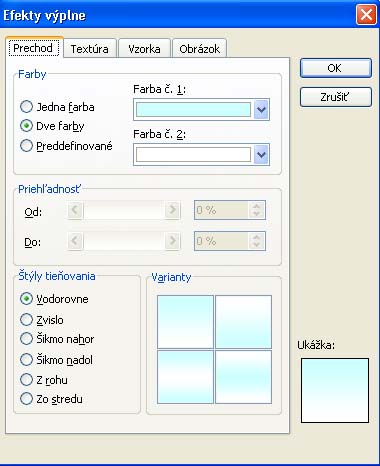

Obrázok č. 4.7: Dialógové okno Efekty výplne

Druhá záložka má názov Písmo umožnuje formátovať písmo, viď obrázok č. 4.8.

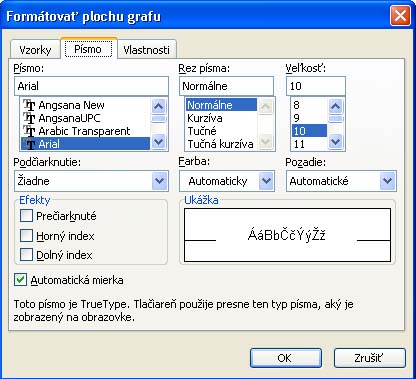

Obrázok č. 4.8: Dialógové okno Formátovať plochu grafu, záložka Písmo

Posledná záložka sa nazýva Vlastnosti, viď obrázok č. 4.9.

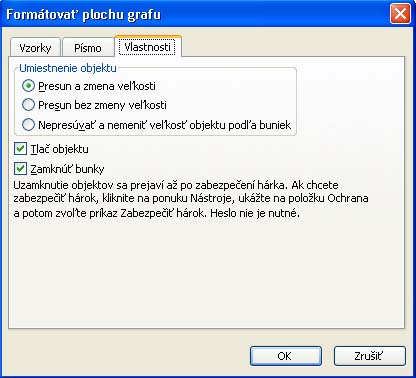

Obrázok č. 4.9: Dialógové okno Formátovať plochu grafu, záložka Vlastnosti

Máme možnosť rozhodnúť o umiestnení grafu. Môžeme nastaviť tlač grafu a zamknúť bunky.

Zmena typu grafu

Ako vidíme na obrázku č. 4.5, v miestnej ponuke máme možnosť zmeniť aj typ grafu jednoduchým spôsobom. Klikneme ma príkaz Typ grafu a zobrazí sa známe dialógové okno, viď v kapitole 4.1, obrázok č. 4.1.

Ďalšou možnosťou zmeny typu grafu je použiť príkaz Graf | Typ grafu na paneli ponúk, zobrazí sa to isté dialógové okno.

Zmena zdrojových údajov

Zdrojové údaje môžeme zmeniť príkazom Zdrojové údaje v miestnej ponuke.

Zdrojové údaje môžeme znemiť aj príkazom Graf | Zdrojové údaje. Zobrazí sa dialogové okno, viď v kapitole 4.1, obrázok č. 4.2.

Klikneme sa záložku Rozsah údajov. Klikneme na štvorček, ktorý sa nachádza na pravo od položky Rozsah údajov, viď obrázok č. 4.10. Dialógové okno sa zroluje a dostaneme sa do hárku. Označíme zvolenú oblasť údajov v tabuľke. Naspäť sa vratíme kliknutím na štvorček (označený na obrázku č. 4.10 červenou farbou).

Obrázok č. 4.10: Dialógové okno Zdrojové údaje

Zmena možnosti grafu

V miestnej ponuke použitím príkazu Možnosti grafu alebo pomocou príkazu Graf | Možnosti grafu môžeme meniť názvy osí, grafu, nastaviť os, mriežku, viď v kapitole 4.1, obrázok č. 4.3.

Zmena umiestnenia grafu

Môžeme aj dodatočne rozhodnúť o umiestnení grafu a po takto:

Použijeme príkaz Graf | Umiestnenie.

V miestenej ponuke klikneme na príkaz Umiestnenie.

V oboch prípadoch zobrazí sa dialógové okno Umiestnenie grafu, viď v kapitole 4.1, obrázok č. 4.4.

Formátovanie osí, názvu osí a grafu, rady údajov atď.

Postup je stále ten istý:

Klikneme na objekt, napríklad na os, názov osi.

Pravím tlačidlom vyvoláme miestnu ponuku, klikneme na príkaz Formátovať os / názov osi / rady údajov atď.

Zobrazí sa príslušné dialógové okno, napríklad pri formátovaní osi sa dialógové okno volá Formátovať os.

Cvičenia:

V súbore moje_známky formatujte graf. Upravte každý objekt. Súbor pomenujte moje_známky_graf3.

Riešenie:

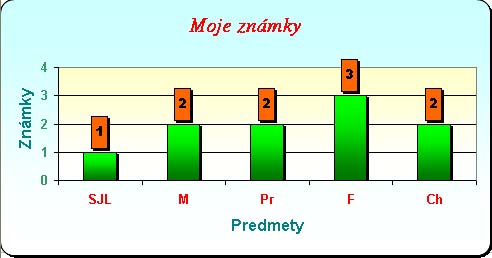

Riešením môže byť aj takýto uprávený graf:

Do grafu v súbore moje_známky_graf3 pridajte dalšie údaje. Pridajte ďalší predmet a známku (napríkla dejepis). Dokument uložte pod názvom moje_známky_graf4.

Riešenie:

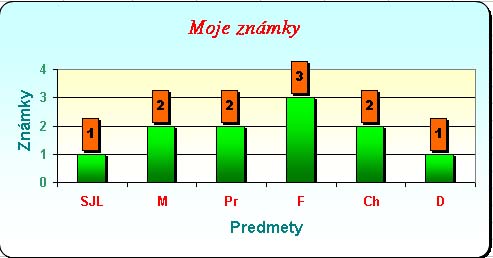

Riešenie je napríklad takéto:
