Vloženie diagramu
V Exceli je viacero druhov diagramov. Do všetkých možno písať a formátovať ich. Diagram vložíme jednoduchým spôsobom:
- Použijeme príkaz Vložiť | Diagram .
- V paneli nástrojov Kreslenie stlačíme tlačidlo Vložiť diagram alebo organizačný diagram.
- Zobrazí sa dialógové okno Galéria diagramov. Na výber máme šesť diagramov: organizačný, cyklický, lúčový, ihlanový, množinový a terčový, viď obrázok č. 5.12.
Obrázok č. 5.12: Dialógové okno Galéria diagramov
- Vyberieme diagram a klikneme na neho myšou. Stlačíme tlačidlo OK. Na hárku sa zobrazí diagram s panelom nástrojov Diagram, viď obrázok č. 5.13.

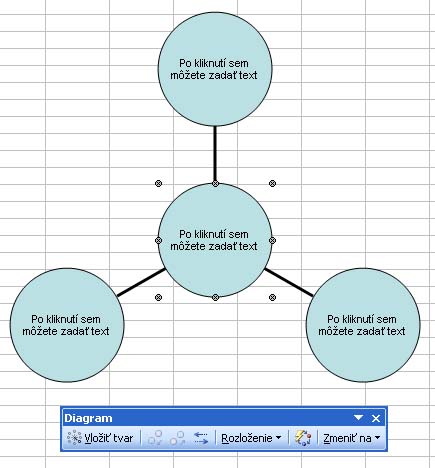

Obrázok č. 5.13: Diagram
- Organizačný diagram môžeme vložiť aj príkazom Vložiť | Obrázok | Organizačná schéma.
Formátovanie diagramu
Na obrázku č. 5.13 je zobrazený lúčový diagram. Zobrazuje vzťah medzi jadrom a prvkami.
Ukážeme si, ako ho naformátujeme.
Na paneli nástrojov sú rôzne tlačidla:
- Vložiť tvar - týmto tlačidlom pridáme ďalší prvok diagramu.
- Rozloženie - prispôsobí veľkosť diagramu, viď obrázok č. 5.14.

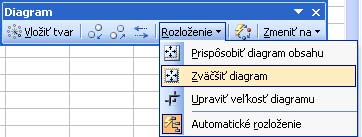

Obrázok č. 5.14: Panel nástrojov Diagram
- Automatický formát - kliknutím na tlačidlo zobrazí sa dialógové okno Diagram - galéria štýlov, viď obrázok č. 5.15.
Obrázok č. 5.15: Dialógové okno Diagram - galéria štýlov
Vyberieme si štýl diagramu a klikneme na tlačidlo OK. V našom prípade sme si vybrali štýl primárne farby a do vnútra sme napísali text. Text sa dá formátovať bežným spôsobom, viď obrázok č. 5.16.

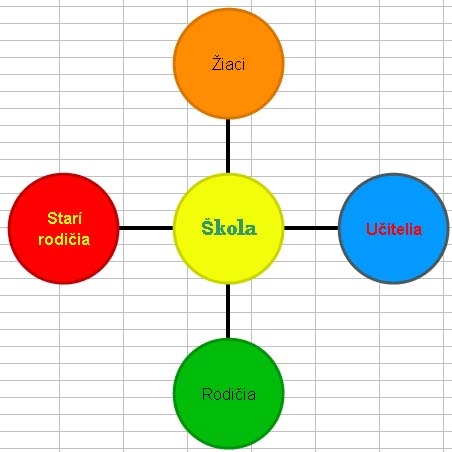

Obrázok č. 5.16: Diagram
- Zmeniť na - stlačením tlačidla ukáže sa ponuka. Môžeme zmeniť typ diagramu, viď obrázok č. 5.17.

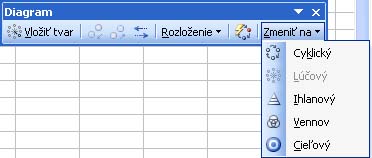

Obrázok č. 5.17: Panel nástrojov Diagram
Organizačná schéma
Organizačná schéma zobrazuje hierarchický vzťah. Vytvorenie organizačnej schémy:
Do okienok napíšeme text, ktorý môžeme formátovať.
Popis panela nástrojov Organizačná schéma:
- Vložiť tvar - pridáme ďalší prvok diagramu, viť obrázok č. 5.19.

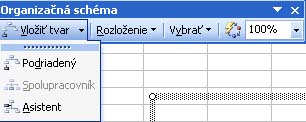

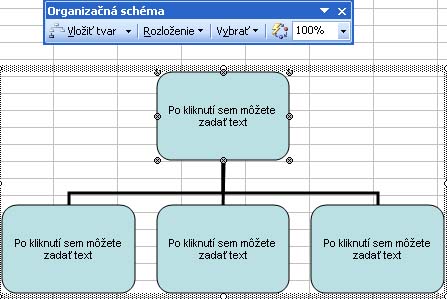

Obrázok č. 5.19: Organizačná schéma
- Rozloženie - prispôsobí veľkosť diagramu, viď obrázok č. 5.20.

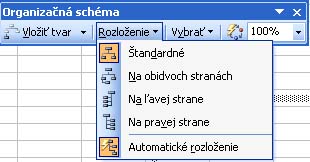

Obrázok č. 5.20: Organizačná schéma
- Vybrať - vyberieme spoločné objekty, používame pri jednotnom formátovaní, viď obrázok č. 5.21. Ako z obrázku vidieť je tam viac možností.

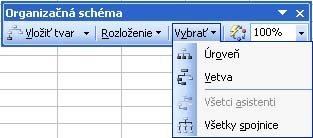

Obrázok č. 5.21: Organizačná schéma
- Automatický formát - kliknutím na tlačidlo zobrazí sa dialógové okno Organizačná schéma - galéria štýlov, viď obrázok č. 5.15. S dialógovým oknom sa pracuje podobne ako pri diagramoch.
- Lupa -
je to mierka zobrazenia.
Cvičenia:
- Zostrojte Ihlanový diagram, ktorý bude vyjadovať,čo si ceníte. Diagram naformátujte. Súbor pomenujte názvom Ihlan.
Riešenie:

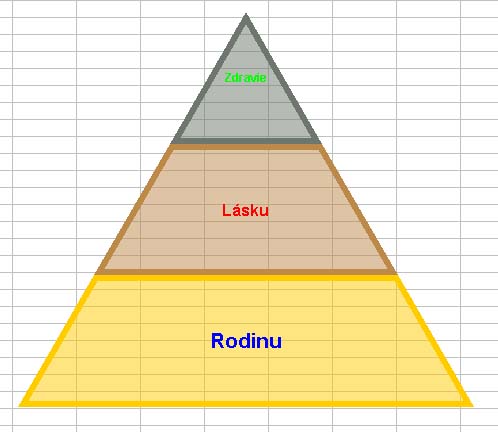

Úlohu môžeme riešiť aj takto:
- Zostrojte Organizačnú schému, ktorá bude vyjadovať hierarchické vzťahy vo vašej rodine. Diagram naformátujte. Súbor pomenujte názvom schéma.
Riešenie:

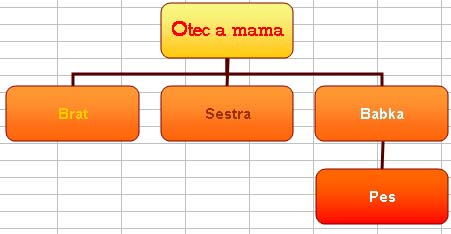

Túto úlohu môžeme vyriešiť aj takto:
|
